Có sẵn tại kho ATEC
Đầy đủ chứng từ CO,CQ do Schaeffler Group cấp.
Thương hiệu BETEX - SCHAEFFLER

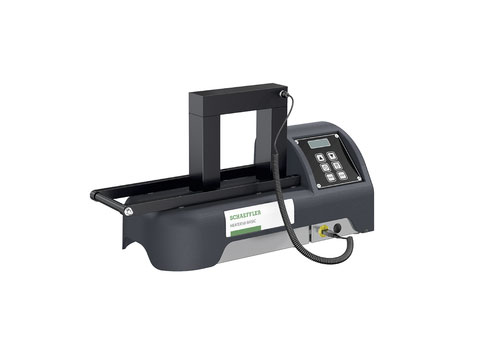

Thiết bị gia nhiệt cảm ứng HEATER được sử dụng để gia nhiệt nhanh chóng và nhẹ nhàng các vòng bi lăn hoàn chỉnh, các vòng trong của vòng bi lăn và các bộ phận máy quay khác phải được cố định vào trục và giãn nở nhiệt trước khi lắp ráp.
Gia nhiệt cảm ứng dựa trên đặc tính sắt từ của bộ phận được gia nhiệt chủ yếu phù hợp với vòng bi lăn cỡ trung bình và lớn và vượt trội hơn các phương pháp gia nhiệt thông thường (lò gia nhiệt, tấm gia nhiệt, bể dầu), đặc biệt là trong lắp ráp hàng loạt.
Máy sưởi cảm ứng HEATER có nhiều kích cỡ khác nhau dưới dạng thiết bị để bàn và độc lập cho khối lượng tối đa của vòng bi/bộ phận lăn phải được làm nóng lên tới 1.600 kg.
Induction heating device
HEATER basic Technical data
| U |
230 V |
Operating voltage |
| f |
50 – 60 Hz |
Frequency |
| P |
3 kVA |
Power consumption |
| I |
13 A |
Current rating |
| ϑh max |
240 °C |
Max. heating temperature |
|
0 – 99 min |
Heating time | |
|
Digital |
Display | |
|
1 |
Magnetic probe, quantity | |
| ≈m |
24.2 kg |
Trọng lượng |
Functions
|
+ |
Temperature hold | |
|
+ |
Automatic demagnetization, <2A/cm | |
|
— |
Swivel arm | |
|
— |
Log function | |
|
— |
Delta-T control | |
|
+ |
Temperature control | |
|
+ |
Time control | |
|
— |
Temperature and time control | |
|
— |
Temperature and speed control | |
|
+ |
Overheating protection | |
|
+ |
Automatic power reduction | |
|
+ |
Device supports horizontal / lying heating of the workpiece | |
|
+ |
Device supports vertical / hanging heating of the workpiece |
Dimensions
|
600 mm |
Length HEATER | |
|
226 mm |
Width HEATER | |
|
274 mm |
Height HEATER | |
| B |
120 mm |
Space between poles |
| C |
130 mm |
Pole length |
| D |
40x50 |
Pole cross section (mm²) |
Workpiece to be heated
|
10 mm |
Min. inner diameter workpiece, vertical heating: with included yoke | |
|
65 mm |
Min. inner diameter workpiece, horizontal heating | |
| ØAmax |
400 mm |
Max. outer diameter workpiece |
|
115 mm |
Max. workpiece width, vertical heating | |
|
125 mm |
Max. workpiece width, horizontal heating | |
| mb max |
50 kg |
Max. workpiece weight |
Additional information
|
3 |
Yokes included, quantity | |
|
7x7, 14x14, 40x50 |
Yokes included, cross section (mm²) |
Mẫu mã sản phẩm hiện tại của bạn
| Series | BASIC | Base version |
| Version | 50 | mb max = 50 kg |
