6220-J20AA-C3-FAG có sẵn tại kho ATEC.
Dùng thay thế mã: 6220/C3VL0241 SKF
Đầy đủ chứng từ CO,CQ do Schaeffler Group cấp.
Tham khảo chi tiết kỹ thuật tại: Schaeffler Việt Nam
Weight and Dimensions
Inner (d) MM100
Outer (D) MM180
Width (B) MM34
Product Properties
BoreC - Cylindrical Bore
SealNo Seal
Cage TypeS - Steel or Standard Cage
External ModificationNo External Modification
Radial Internal PlayC3 Internal Play (Higher than Cn)
PrecisionBreakdown Voltage 1000v
LubricationStandard Lubrication
Heat StabilizationNo Heat Stabilization - Temperatures up to 120 °C
Special TreatmentNo Special Treatment
Data from Schaeffler (medias)
Width (b) mm34
Radial Static Load Rating C0r (N)93000
Radial Dynamic Load Rating Cr (N)130000
Basic static load rating, radial (C 0r)"93000.0000"
Limiting speed (n G)5000
Reference speed (n ϑr)4800
ECLASS number23-05-08-01
ECLASS2 number23-05-08-01
Medias descriptionDeep groove ball bearing 62..-J20AA, single row, cf. DIN 625-1
Suffix description
J20AACoating Which Consists Of Oxide Ceramic, It Is Applied By Plasma Spraying And Then Sealed With Synthetic Resin. Speciality Humid Environments
C3Internal Clearance Larger Than Normal

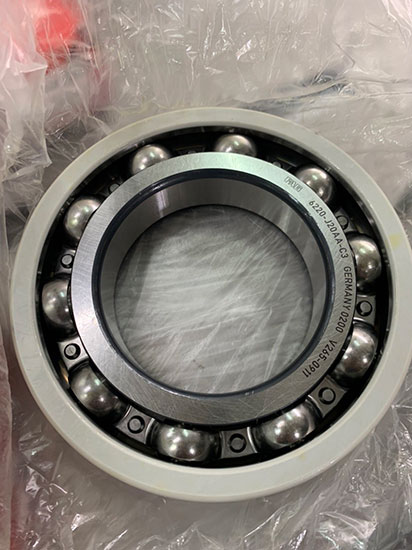

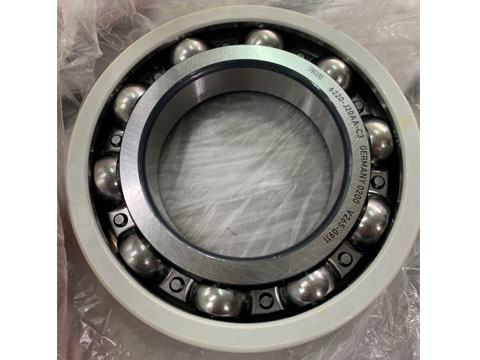

6220-J20AA-C3 FAG là ổ bi rãnh sâu cách điện. Một lớp phủ đặc biệt trên vòng ngoài (J20AA) bảo vệ chống lại thiệt hại ổ trục và hỏng hóc cuối cùng do dòng điện đi qua.
Vòng bi cách điện được FAG bán trên thị trường với hậu tố J20. J20AA chỉ ra việc bổ sung một lớp phủ oxit nhôm ở vòng ngoài để chịu được điện áp lên đến 3.000 V DC.
6220-J20AA-C3 có thể được xem là bản nâng cấp cho ổ bi 6220-C3 không cách điện tiêu chuẩn với khả năng bảo vệ chống lại dòng điện. Do đó, các thông số kỹ thuật giống hệt với ổ bi rãnh sâu 6220-C3.
6220-J20AA-C3 FAG có kích thước bên trong hoặc lỗ khoan (d) là 100mm, kích thước bên ngoài (D) là 180mm và chiều rộng hoặc độ dày (B) là 34mm. 6220-J20AA-C3 mở ở cả hai bên (nó không có con dấu) và chơi nội bộ lớn hơn Bình thường (C3). Vòng bi cách điện FAG với vòng ngoài được phủ cơ bản, như 6220-J20AA-C3 có thể chịu được điện áp lên đến 3.000 volt. Trọng lượng của 6220-J20AA-C3 FAG là 3,30 kg.
S: lồng thép, trung tâm bóng.
J20AA: Bề mặt bên ngoài của vòng ngoài được phủ oxit nhôm. Lớp phủ được niêm phong bằng nhựa để bảo vệ chống lại tác động dẫn điện của nước và độ ẩm. Lớp phủ cơ bản này có thể chịu được điện áp lên đến 3.000 V DC.
C3: Giải phóng mặt bằng nội bộ lớn hơn Bình thường. Khoảng trống bên trong bổ sung cho phép mở rộng do tốc độ hoặc nhiệt độ cao.
Nói chung, rất khó để loại bỏ các nguyên nhân gây ra điện áp trong ổ trục. Trong điều kiện không thuận lợi, dòng điện đi qua gây ra thiệt hại cho mương và các bộ phận lăn, cũng như sự xuống cấp của chất bôi trơn. Ngoài ra, điều này sẽ dẫn đến sự cố sớm, bất ngờ của động cơ hoặc máy phát điện. Do đó, vòng bi cách điện FAG thường được sử dụng trong các ứng dụng có khả năng gây hại cho xói mòn điện, chẳng hạn như:
Động cơ điện công nghiệp
Bộ bánh xe và động cơ kéo (phương tiện đường sắt)
Truyền tải điện
Máy phát điện (năng lượng gió)
Chọn vòng bi cách điện dòng điện FAG cho ứng dụng của bạn sẽ chứng minh là hiệu quả nhất về chi phí, xem xét công việc sửa chữa và chi phí thời gian ngừng hoạt động của máy và mất sản xuất, trong trường hợp ổ trục bị hỏng do dòng điện đi qua. Để ngăn chặn những chi phí bổ sung này, bạn nên chọn cách điện trong giai đoạn lập kế hoạch. Do đó, bạn sẽ được hưởng lợi từ việc giảm chi phí bảo trì và tính khả dụng của máy cao hơn. Vòng bi cách điện dòng điện của FAG như 6220-J20AA-C3 FAG có sẵn cho mục đích này. Để biết thêm thông tin về vòng bi cách điện FAG, vui lòng xem trang web của FAG.
- Bảo vệ chống lại dòng điện đi qua
- Ngăn chặn thời gian chết và mất sản xuất
- Vòng ngoài phủ nhôm oxit
- Có thể hoán đổi cho nhau với vòng bi tiêu chuẩn (cùng kích thước và hiệu suất)
FAG là thương hiệu của Tập đoàn Công nghiệp Schaeffler có xuất xứ từ Đức. Tập đoàn Schaeffler sản xuất hai thương hiệu vòng bi lớn: FAG và INA. FAG được biết đến với thế mạnh về đổi mới, tiêu chuẩn chất lượng cao và danh mục đầu tư rộng rãi về vòng bi và các sản phẩm liên quan. Nếu bạn chọn mua một sản phẩm từ FAG, bạn được đảm bảo về một sản phẩm chất lượng hàng đầu.
